產品特色

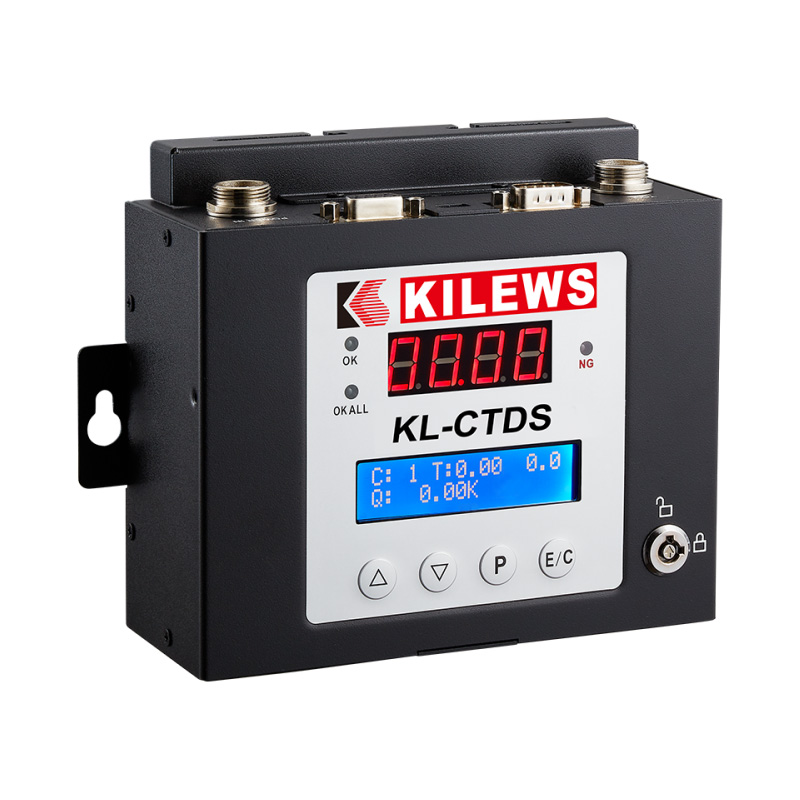

在工業4.0時代，作業所需的資料蒐集及統合彙整是必須有的，為了日新月異的工具演化及需求，奇力速最新科技研發的KL-CTDS，結合扭力顯示及多功能防錯檢測判斷、篩選扭力值、螺絲圈數、螺絲鎖付時間長短、使用電腦控管，達到警報鎖付及提示功能，能更有效掌握控管鎖附螺絲的生產作業品管，並且提供資料輸出的通訊協定，能上傳、存取、結合自動化設備(PLC)，讓每次作業的資訊能夠立即儲存控管，利於往後數據資料追蹤。 ‧四位七段顯示扭力數值。‧16X2 LCM顯示功能參數。
‧鑰匙和內建密碼保護功能﹐避免
‧人為的誤觸與調整。
‧智慧計數模式(正轉/反轉) 。
‧緩啟動時間(0.0~9.9秒) 。
‧緩啟動轉速(10%~90%,L1~L9) 。
‧工件到位確認(開啟/關閉) 。
‧鎖附螺絲圈數範圍設定。
‧訊號輸出方式(mos-relay)
‧RS-232串列埠資料輸出儲存及
‧Bar code scanner運用。
‧99組數據資料儲存。
‧鎖附時間範圍設定。
‧鎖附扭力範圍設定。
‧錯誤代碼顯示。
‧自動學習模式。
‧扭力單位切換設定。
‧扭力補償值設定。
‧外部輸入啟動控制。
‧外部輸入反轉控制。
‧外部輸入禁止控制。
‧外部輸入確認控制。
規格表
|
型號
|

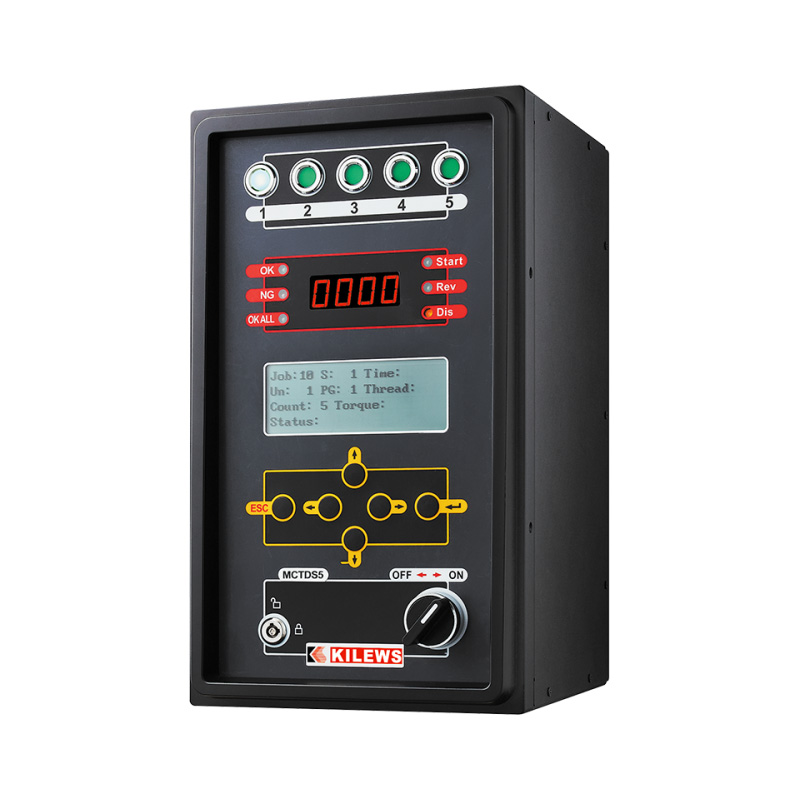

KL-MCTDS5
|
|
輸入電壓
|
AC100V~240V
|
|
I/O輸出電壓
|
DC24V50mA／12V100mA
|
|
計數
|
1-99
|
|
計數方式
|
正數／倒數
|
|
緩啟動設定時間
|
0~9.9秒
|
|
緩啟動速度設置
|
L0:100%,10%~90%L1~L9段數設定
|
|
檢測停止時間
|
0.00~9.99秒
|
|
檢測扭力值
|
0.0~550.0kgf.cm
|
|
檢測螺紋圈數
|
0.0~999.9
|
|
外部連接輸入
|
啟動/反轉/禁止啟動/確認/清除/工件到位
|
|
外部連接輸出
|
OK／NG／OKALL／STOP
|
|
串列埠
|
RS-232X2
|
|
裝配管理
|
KL-DAS／KL-AMS
|
|
外部尺寸
|
185x320x209(mm)
|
|
重量(g)
|
5.55KG
|
|
配件
|
電源線X1鑰匙X2光碟X1
|
|
適用型號
|
SKD-BNK200系列
SKD-BNK500系列
SKD-BNK800系列
SKD-BNK900系列
SKD-RBNK系列
SKD-TBNK系列
SKD-LRBNK系列
|
※內容較長，請左右滑動閱讀表格
SKD-BNK系列搭配智慧扭力顯示器
| 型號 | 扭力(kgf.cm) | 扭力
(Lbf.in) |
扭力
(N.m) |
精度
(%) |
空轉速(r.p.m)
HI |
空轉速(r.p.m)
LO |
適用螺絲直徑(mm)
機械牙 |
適用螺絲直徑(mm)
自攻牙 |
重量
(g) |
長度
(mm) |
適用電源控制器 | 適用起子頭 |
| SKD-BNK203L | 0.2~3.5 | 0.18~3.08 | 0.02~0.34 | ±3% | 1000 | 700 | 1.0~2.3 | 1.0~2.0 | 330 | 185 | SKP-BE32HL(N) | B9.5、C |
| SKD-BNK203 LS5 | 0.2~3.5 | 0.18~3.08 | 0.02~0.34 | ±3% | 500 | 350 | 1.0~2.3 | 1.0~2.0 | 330 | 185 | SKP-BE32HL(N) | B9.5、C |
| SKD-BNK203 LS6 | 0.2~3.5 | 0.18~3.08 | 0.02~0.34 | ±3% | 370 | 260 | 1.0~2.3 | 1.0~2.0 | 330 | 185 | SKP-BE32HL(N) | B9.5、C |
| SKD-BNK203LS7 | 0.2~3.5 | 0.18~3.08 | 0.02~0.34 | ±3% | 230 | 160 | 1.0~2.3 | 1.0~2.0 | 330 | 185 | SKP-BE32HL(N) | B9.5、C |
| SKD-BNK207L | 0.5~7 | 0.44~6.16 | 0.05~0.69 | ±3% | 1000 | 700 | 1.4~2.6 | 1.4~2.3 | 330 | 185 | SKP-BE32HL(N) | B9.5、C |
| SKD-BNK210L | 1~10 | 0.88~8.8 | 0.10~0.98 | ±3% | 1000 | 700 | 1.6~3.0 | 1.6~2.6 | 330 | 185 | SKP-BE32HL(N) | B9.5、C |
| SKD-BNK210P | 2~10 | 1.76~8.8 | 0.2~0.98 | ±3% | 1000 | 700 | 1.6~3.0 | 1.6~2.6 | 310 | 230 | SKP-BE32HL(N) | B9.5、C |
| 型號 | 扭力
(kgf.cm) |
扭力
(Lbf.in) |
扭力
(N.m) |
精度
(%) |
空轉速(r.p.m)
HI |
空轉速(r.p.m)
LO |
適用螺絲直徑(mm)
機械牙 |
適用螺絲直徑(mm)
自攻牙 |
重量
(g) |
長度
(mm) |
適用電源控制器 | 適用起子頭 |
| SKD-BNK203LM | 0.2~3.5 | 0.18~3.08 | 0.02~0.34 | ±3% | 1000 | 700 | 1.0~2.3 | 1.0~2.0 | 482 | 260 | SKP-BE32HL(N) | B9.5、C |
| SKD-BNK207LM | 0.5~7 | 0.44~6.16 | 0.05~0.69 | ±3% | 1000 | 700 | 1.4~2.6 | 1.4~2.3 | 482 | 260 | SKP-BE32HL(N) | B9.5、C |
| SKD-BNK210LM | 1~10 | 0.88~8.8 | 0.10~0.98 | ±3% | 1000 | 700 | 1.6~3.0 | 1.6~2.6 | 482 | 260 | SKP-BE32HL(N) | B9.5、C |
| 型號 | 扭力(kgf.cm) | 扭力
(Lbf.in) |
扭力
(N.m) |
精度
(%) |
空轉速(r.p.m)
HI |
空轉速(r.p.m)
LO |
適用螺絲直徑(mm)
機械牙 |
適用螺絲直徑(mm)
自攻牙 |
重量
(g) |
長度
(mm) |
適用電源控制器 | 適用起子頭 |
| SKD-BNK512L | 1.5~12 | 1.33~10.44 | 0.15~1.18 | ±3% | 1000 | 700 | 1.6~3.0 | 1.6~2.6 | 520 | 235 | SKP-BE32HL(N) | A、B、C、D |
| SKD-BNK512P | 2~12 | 1.76~10.56 | 0.19~1.18 | ±3% | 1000 | 700 | 1.6~3.0 | 1.6~2.6 | 520 | 235 | SKP-BE32HL(N) | A、B、C、D |
| SKD-BNK512LF | 1.5~12 | 1.32~10.56 | 0.15~1.18 | ±3% | 2000 | – | 1.6~3.0 | 1.6~2.6 | 520 | 235 | SKP-BE32HL(N) | A、B、C、D |
| SKD-BNK512PF | 2~12 | 1.76~10.56 | 0.19~1.18 | ±3% | 2000 | – | 1.6~3.0 | 1.6~2.6 | 520 | 235 | SKP-BE32HL(N) | A、B、C、D |
| SKD-BNK517LF | 3~17 | 2.64~14.96 | 0.29~1.67 | ±3% | 2000 | – | 1.6~3.0 | 1.6~2.6 | 520 | 235 | SKP-BE32HL(N) | A、B、C、D |
| SKD-BNK517PF | 3~17 | 2.64~14.96 | 0.29~1.67 | ±3% | 2000 | – | 1.6~3.0 | 1.6~2.6 | 520 | 235 | SKP-BE32HL(N) | A、B、C、D |
| SKD-BNK519L | 3~19 | 2.57~16.46 | 0.29~1.86 | ±3% | 1000 | 700 | 2.3~3.5 | 2.3~3.0 | 520 | 235 | SKP-BE32HL(N)) | A、B、C、D |
| SKD-BNK519P | 3~19 | 2.57~16.46 | 0.29~1.86 | ±3% | 1000 | 700 | 2.3~3.5 | 2.3~3.0 | 520 | 235 | SKP-BE32HL(N)) | A、B、C、D |
| 型號l | 扭力
(kgf.cm) |
扭力
(Lbf.in) |
扭力
(N.m) |
精度
(%) |
空轉速(r.p.m)
HI |
空轉速
(r.p.m) LO |
適用螺絲直徑
(mm) 機械牙 |
適用螺絲直徑
(mm) 自攻牙 |
重量
(g) |
長度
(mm) |
適用電源控制器 | 適用起子頭 |
| SKD-BNK512LM | 2.5~12 | 2.2~10.44 | 0.25~1.18 | ±3% | 1000 | 700 | 1.6~3.0 | 1.6~2.6 | 740 | 323 | SKP-BE32HL(N) | A、B、D |
| SKD-BNK512LFM | 2.5~12 | 2.2~10.44 | 0.25~1.18 | ±3% | 2000 | – | 1.6~3.0 | 1.6~2.6 | 740 | 323 | SKP-BE32HL(N) | A、B、D |
| SKD-BNK517LFM | 3~17 | 2.64~14.96 | 0.29~1.67 | ±3% | 2000 | – | 1.6~3.0 | 1.6~2.6 | 740 | 323 | SKP-BE32HL(N) | A、B、D |
| SKD-BNK519LM | 3~19 | 2.57~16.46 | 0.29~1.86 | ±3% | 1000 | 700 | 2.3~3.5 | 2.3~3.0 | 740 | 323 | SKP-BE32HL(N) | A、B、D |
| 型號 | 扭力(N.m)
(硬結合) |
扭力(N.m)
(軟結合) |
精度
(%) |
空轉速(r.p.m)
HI |
空轉速(r.p.m)
LO |
適用螺絲直徑(mm)
機械牙 |
適用螺絲直徑(mm)
自攻牙 |
重量
(g) |
長度
(mm) |
適用電源控制器 | 適用起子頭 |
| SKD-BNK830L | 0.98~2.94 | 0.98~2.35 | ±3% | 1000 | – | 2.6~4.0 | 2.6~3.5 | 790 | 290 | SKP-40B-HL(N) | A、B |
| SKD-BNK830P | 0.98~2.94 | 0.98~2.35 | ±3% | 1000 | – | 2.6~4.0 | 2.6~3.5 | 790 | 290 | SKP-40B-HL(N) | A、B |
| SKD-BNK850L | 1.96~4.90 | 1.96~3.92 | ±3% | 1000 | – | 4.0~5.0 | ≤4 | 790 | 290 | SKP-40B-HL(N) | B |
| SKD-BNK850P | 1.96~4.90 | 1.96~3.92 | ±3% | 1000 | – | 4.0~5.0 | ≤4 | 790 | 290 | SKP-40B-HL(N) | B |
| 型號 | 扭力(N.m)
(硬結合) |
扭力(N.m)
(軟結合) |
精度
(%) |
空轉速(r.p.m)
HI |
空轉速(r.p.m)
LO |
適用螺絲直徑(mm)
機械牙 |
適用螺絲直徑(mm)
自攻牙 |
重量
(g) |
長度
(mm) |
適用電源控制器 | 適用起子頭 |
| SKD-BNK830LM | 0.98~2.94 | 0.98~2.35 | ±3% | 1000 | – | 2.6~4.0 | 2.6~3.5 | 1135 | 340 | SKP-40B-HL(N) | B |
| SKD-BNK850LM | 1.96~4.90 | 1.96~3.92 | ±3% | 1000 | – | 4.0~5.0 | ≤4 | 1135 | 340 | SKP-40B-HL(N) | B |
| 型號 | 扭力(N.m)
(硬結合) |
扭力(N.m)
(軟結合) |
精度
(%) |
空轉速(r.p.m)
HI |
空轉速(r.p.m)
LO |
適用螺絲直徑(mm)
機械牙 |
適用螺絲直徑(mm)
自攻牙 |
重量
(Kg) |
長度
(mm) |
適用電源控制器 | 適用起子頭 |
| SKD-BNK960L | 2~6 | 2~4.8 | ±5% | 1000 | – | 4.0~5.0 | ≤4 | 1.03 | 308 | SKP-40B-HL-800 / SKP-40BHL-800N | B |
| SKD-BNK960P | 2~6 | 2~4.8 | ±5% | 1000 | 4.0~5.0 | ≤4 | 1.03 | 310 | SKP-40B-HL-800 / SKP-40BHL-800N | B | |
| SKD-BNK990L | 3~9 | 3~7.2 | ±5% | 1000 | ≤6 | ≤5 | 1.03 | 308 | SKP-40B-HL-800 / SKP-40BHL-800N | B | |
| SKD-BNK990P | 3~9 | 3~7.2 | ±5% | 1000 | ≤6 | ≤5 | 1.03 | 310 | SKP-40B-HL-800 / SKP-40BHL-800N | B | |
| SKD-BNK9120L | 6~12 | 6~9. 6 | ±5% | 880 | ≤8 | ≤6 | 1.03 | 308 | SKP-40B-HL-800 / SKP-40BHL-800N | B | |
| SKD-BNK9120P | 6~12 | 6~9.6 | ±5% | 880 | ≤8 | ≤6 | 1.03 | 310 | SKP-40B-HL-800 / SKP-40BHL-800N | B |
| 型號 | 扭力(N.m)
(硬結合) |
扭力(N.m)
(軟結合) |
精度
(%) |
空轉速(r.p.m)
HI |
空轉速(r.p.m)
LO |
適用螺絲直徑(mm)
機械牙 |
適用螺絲直徑(mm)
自攻牙 |
重量
(Kg) |
長度
(mm) |
適用電源控制器 | 適用起子頭 |
| SKD-RBNK60L | 2~6 | 2~4.8 | ±5% | 1200 | – | 4.0~5.0 | ≤4 | 1.25 | 315 | SKP-40B-HL-800 / SKP-40BHL-800N | B、W3/8” |
| SKD-RBNK60P | 2~6 | 2~4.8 | ±5% | 1200 | – | 4.0~5.0 | ≤4 | 1.25 | 315 | SKP-40B-HL-800 / SKP-40BHL-800N | B、W3/8” |
| SKD-RBNK90L | 3~9 | 3~7.2 | ±5% | 900 | – | 5.0~6.0 | ≤4.5 | 1.25 | 315 | SKP-40B-HL-800 / SKP-40BHL-800N | B、W3/8” |
| SKD-RBNK90P | 3~9 | 3~7.2 | ±5% | 900 | – | 5.0~6.0 | ≤4.5 | 1.25 | 315 | SKP-40B-HL-800 / SKP-40BHL-800N | B、W3/8” |
| SKD-RBNK120L | 4~12 | 4~9.6 | ±5% | 600 | – | ≤8 | ≤6 | 1.25 | 315 | SKP-40B-HL-800 / SKP-40BHL-800N | B、W3/8” |
| SKD-RBNK120P | 4~12 | 4~9.6 | ±5% | 600 | – | ≤8 | ≤6 | 1.25 | 315 | SKP-40B-HL-800 / SKP-40BHL-800N | B、W3/8” |
| SKD-RBNK120LF | 4~12 | 4~9.6 | ±5% | 880 | – | ≤8 | ≤8 | 1.25 | 315 | SKP-40B-HL-800 / SKP-40BHL-800N | B、W3/8” |
| SKD-RBNK120PF | 4~12 | 4~9.6 | ±5% | 880 | – | ≤8 | ≤8 | 1.25 | 315 | SKP-40B-HL-800 / SKP-40BHL-800N | B、W3/8” |
| SKD-RBNK180L | 6~18 | 6~14.4 | ±5% | 370 | – | ≤10 | ≤8 | 1.25 | 315 | SKP-40B-HL-800 / SKP-40BHL-800N | B、W3/8” |
| SKD-RBNK180P | 6~18 | 6~14.4 | ±5% | 370 | – | ≤10 | ≤8 | 1.25 | 315 | SKP-40B-HL-800 / SKP-40BHL-800N | B、W3/8” |
| SKD-RBNK180LF | 6~18 | 6~14.4 | ±5% | 600 | – | ≤10 | ≤8 | 1.25 | 315 | SKP-40B-HL-800 / SKP-40BHL-800N | B、W3/8” |
| SKD-RBNK180PF | 6~18 | 6~14.4 | ±5% | 600 | – | ≤10 | ≤8 | 1.25 | 315 | SKP-40B-HL-800 / SKP-40BHL-800N | B、W3/8” |
| SKD-RBNK250L | 8~25 | 8~20 | ±5% | 370 | – | ≤10 | ≤8 | 1.25 | 315 | SKP-40B-HL-800 / SKP-40BHL-800N | B、W3/8” |
| SKD-RBNK250P | 8~25 | 8~20 | ±5% | 370 | – | ≤10 | ≤8 | 1.25 | 315 | SKP-40B-HL-800 / SKP-40BHL-800N | B、W3/8” |
| SKD-RBNK250LF | 8~25 | 8~20 | ±5% | 550 | – | ≤10 | ≤8 | 2.2 | 380 | SKP-40B-HL-800 / SKP-40BHL-800N | B、W3/8” |
| SKD-RBNK250PF | 8~25 | 8~20 | ±5% | 550 | – | ≤10 | ≤8 | 2.2 | 380 | SKP-40B-HL-800 / SKP-40BHL-800N | B、W3/8” |
| SKD-RBNK350L | 12~35 | 12~28 | ±5% | 350 | ≤12 | ≤10 | 2.2 | 380 | SKP-40B-HL-800 / SKP-40BHL-800N | B、W3/8”、W1/2” | |
| SKD-RBNK350P | 12~35 | 12~28 | ±5% | 350 | ≤12 | ≤10 | 2.2 | 380 | SKP-40B-HL-800 / SKP-40BHL-800N | B、W3/8”、W1/2” | |
| SKD-RBNK500L | 20~50 | 20~40 | ±5% | 230 | ≤14 | ≤12 | 2.2 | 380 | SKP-40B-HL-800 / SKP-40BHL-800N | W1/2” | |
| SKD-RBNK500P | 20~50 | 20~40 | ±5% | 230 | ≤14 | ≤12 | 2.2 | 380 | SKP-40B-HL-800 / SKP-40BHL-800N | W1/2” |
| 型號 | 扭力(N.m)
(硬結合) |
扭力(N.m)
(軟結合) |
精度
(%) |
空轉速(r.p.m)
HI |
空轉速(r.p.m)
LO |
適用螺絲直徑(mm)
機械牙 |
適用螺絲直徑(mm)
自攻牙 |
重量
(Kg) |
長度
(mm) |
適用電源控制器 | 適用起子頭 |
| SKD-LRBNK50 | 2~5 | 2~4 | ±5% | 1200 | – | ≤5 | ≤4 | 2.5 | 393 | SKP-40B-HL-800 / SKP-40BHL-800N | B9.5、W3/8” |
| SKD-LRBN75 | 3~7.5 | 3~6 | ±5% | 900 | – | ≤6 | ≤4.5 | 2.5 | 393 | SKP-40B-HL-800 / SKP-40BHL-800N | B9.5、W3/8” |
| SKD-LRBN100 | 6~10 | 6~8 | ±5% | 600 | ≤8 | ≤6 | 2.5 | 393 | SKP-40B-HL-800 / SKP-40BHL-800N | B9.5、W3/8” | |
| SKD-LRBN100F | 6~10 | 6~8 | ±5% | 880 | ≤8 | ≤6 | 2.5 | 393 | SKP-40B-HL-800 / SKP-40BHL-800N | B9.5、W3/8” | |
| SKD-LRBN150F | 8~15 | 8~12 | ±5% | 600 | ≤10 | ≤8 | 2.5 | 393 | SKP-40B-HL-800 / SKP-40BHL-800N | B9.5、W3/8” | |
| SKD-LRBN150 | 8~15 | 8~12 | ±5% | 370 | ≤10 | ≤8 | 2.5 | 393 | SKP-40B-HL-800 / SKP-40BHL-800N | B9.5、W3/8” | |
| SKD-LRBN220 | 12~22 | 12~17.6 | ±5% | 370 | ≤10 | ≤8 | 2.5 | 393 | SKP-40B-HL-800 / SKP-40BHL-800N | B9.5、W3/8” |
| 型號 | 扭力(N.m)
(硬結合) |
扭力(N.m)
(軟結合) |
精度
(%) |
空轉速(r.p.m)
HI |
空轉速(r.p.m)
LO |
適用螺絲直徑(mm)
機械牙 |
適用螺絲直徑(mm)
自攻牙 |
重量
(Kg) |
長度
(mm) |
適用電源控制器 | 適用起子頭 |
| SKD-TBNK20L | 0.3~2.0 | 0.3~1.6 | ±5% | 1200 | – | 2.3~3.5 | 2.3~3.0 | 0.7 | 185×150 | SKP-40B-HL(N) | A、B |
| SKD-TBNK30L | 0.8~3.0 | 0.8~2.4 | ±5% | 1200 | – | 2.6~4.0 | 2.6~3.5 | 0.7 | 185×150 | SKP-40B-HL(N) | A、B |
| SKD-TBNK50L | 2~5 | 2~4 | ±5% | 700 | 4.0~5.0 | ≤4 | 0.7 | 185×150 | SKP-40B-HL(N) | A、B | |
| SKD-TBNK30LF | 1~3 | 1~2.4 | ±5% | 3300 | 2.0~4.0 | 2.0~3.5 | 0.7 | 185×150 | SKP-40B-HL-800 / SKP-40BHL-800N | A、B | |
| SKD-TBNK35LF | 1.2~3.5 | 1.2~2.8 | ±5% | 1700 | 2.6~4.0 | 2.6~3.5 | 0.7 | 185×150 | SKP-40B-HL-800 / SKP-40BHL-800N | A、B | |
| SKD-TBNK50LF | 2~5 | 2~4 | ±5% | 1000 | 4.0~5.0 | ≤4 | 0.7 | 185×150 | SKP-40B-HL-800 / SKP-40BHL-800N | B | |
| SKD-TBNK70L | 2.5~7 | 2.5~5.6 | ±5% | 850 | 5.0~6.0 | ≤5 | 0.7 | 185×150 | SKP-40B-HL-800 / SKP-40BHL-800N | B | |
| SKD-TBNK60L | 2~6 | 2~4.8 | ±5% | 1000 | 4.0~5.0 | ≤4 | 1.2 | 274×160 | SKP-40B-HL-800 / SKP-40BHL-800N | B、W3/8” | |
| SKD-TBNK90L | 3~9 | 3~7.2 | ±5% | 800 | 5.0~6.0 | ≤4.5 | 1.2 | 274×160 | SKP-40B-HL-800 / SKP-40BHL-800N | B、W3/8” | |
| SKD-TBNK120L | 4~12 | 4~9.6 | ±5% | 550 | ≤8 | ≤6 | 1.2 | 274×160 | SKP-40B-HL-800 / SKP-40BHL-800N | B、W3/8” | |
| SKD-TBNK180L | 6~18 | 6~14.4 | ±5% | 350 | ≤10 | ≤8 | 1.2 | 274×160 | SKP-40B-HL-800 / SKP-40BHL-800N | B、W3/8” |
外部尺寸圖
